Stulppaneel aus RHEINZINK
Bei den dargestellten Produkten handelt es sich um Anwendungsbeispiele mit RHEINZINK-Titanzink. Die gezeigten Systeme werden nicht von RHEINZINK hergestellt, können aber bei unseren Umarbeitern in gewohnter Qualität und Ausführung bestellt werden.
Vorteile des Stulppaneels
- Individuelle Gestaltung durch schuppenartigen Charakter
- Passgenaue Fertigung für jedes Objekt möglich
- Passende Dachentwässerungsprodukte
Stulppaneel - schicker Schuppencharakter für Ihre Fassade
Eine Hausfassade für Individualisten ist mit dem RHEINZINKStulppaneel leicht zu realisieren. Die hoch attraktive Optik der filigranen einzelnen Elemente haben ein schuppenartiges Erscheinungsbild und kommen ohne Schattenfuge aus.
Stulppaneele mit hoher Schutzfunktion
Flexibilität, ein großer Gestaltungsspielraum, Langlebigkeit sowie höchste Qualität zeichnen unsere Produkte aus. Wir bieten Ihnen attraktive Lösungen für die Fassadengestaltung, damit Ihr Gebäude eine unverwechselbare Note erhält. Wir interpretieren für Sie Fassade neu, wir verarbeiten Trends und neue Techniken, haben dabei aber immer auch die traditionelle Handwerkskunst im Blick. Mit unserem Material, dass durch Zeitlosigkeit, Eleganz, Wartungsfreiheit und dem Respekt vor der Natur besticht, sind Sie nicht nur in punkto Optik auf der sicheren Seite. Die hohe Schutzfunktion macht das RHEINZINK Stulppaneel ST 40 zu einer ausgezeichnete Wahl.
Bei der Gestaltung haben Sie viele Möglichkeiten und können auf Wunsch sogar auf unseren hauseigenen Visualisierungsservice zurückgreifen. So erstellen wir auf Wunsch ein fotorealistisches Bild der späteren Fassade und sparen Ihnen wertvolle Zeit. Was das Stulppaneel ST 40 ausmacht, erklären wir Ihnen nachfolgend genauer.
Gestaltung und Technik
Unter gestalterischen Aspekten punktet das RHEINZINK Stulppaneel ST 40 vor allem durch die filigranen einzelnen Elemente und ihr schuppenartiges Erscheinungsbild. Sie kommen ohne Schattenfuge aus, die von manchen Auftraggebern als störend empfunden wird. Die Geometrie der einzelnen Stulppaneele führt unter Einwirkung von Licht und Schatten zu außergewöhnlichen und ausdrucksstarken Schattierungen mit klaren Linien. Die einzelnen Elemente werden hinter der Fassade nicht sichtbar befestigt
Auch technisch weiß das Stulppaneel ST 40 zu überzeugen: So mit flexibel wählbaren Baubreiten zwischen 200 mm und 333 mm, die Flexibilität und Gestaltungsspielraum bieten. Ein weiterer Vorteil ist die maximale Paneellänge von 4000 mm, mit der sich auch großflächige Fassaden effizient bekleiden lassen. Die Fassade schützt den Gebäudekörper vor Wind und Wetter und berücksichtigt die Anforderungen an ein ausgewogenes Gebäudeklima.
Planung & Anwendung Stulppaneel

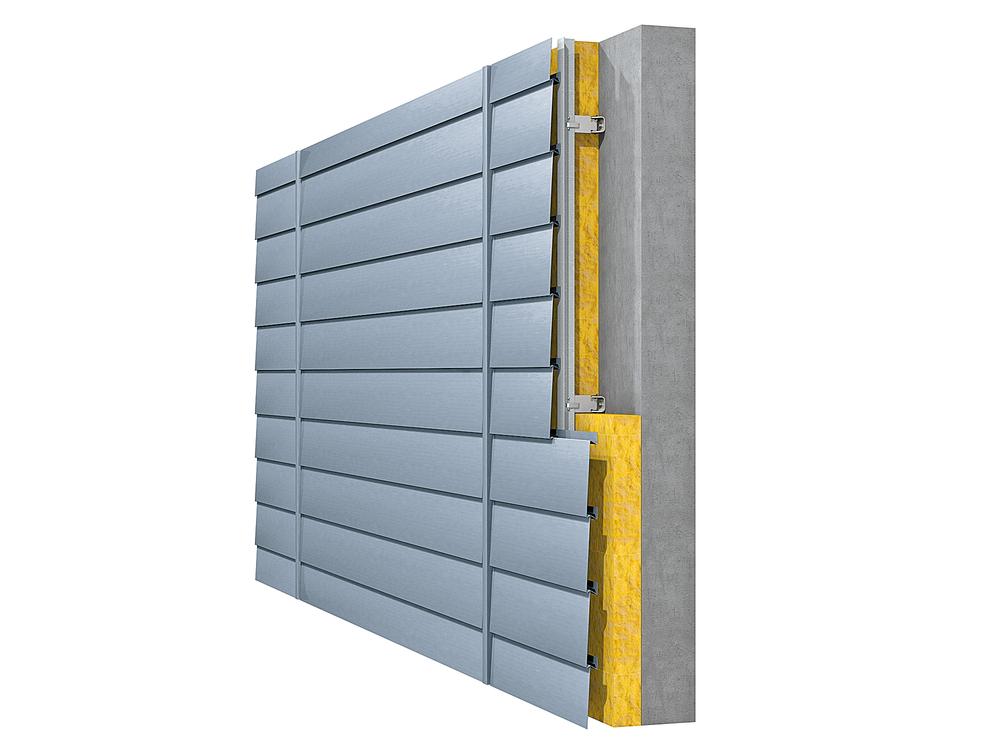

Systembeschreibung
- Verlegung horizontal
- Montage von unten nach oben
- Befestigung nicht sichtbar

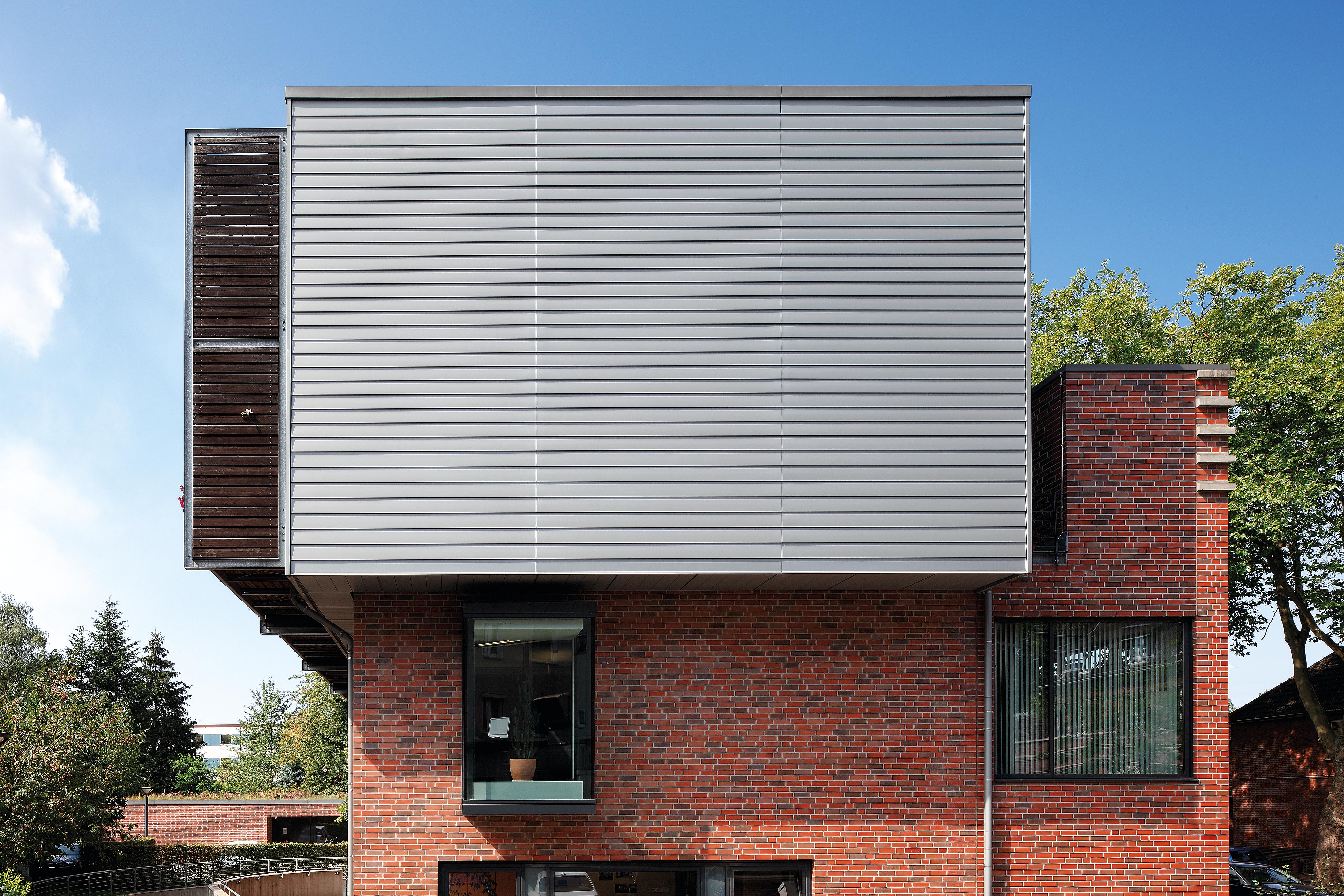

Paneele aus RHEINZINK eignen sich besonders für den Einsatz an Fassaden mit hohen ästhetischen Anforderungen wie bei Gewerbe-/Bürobauten oder öffentlichen Gebäuden mit einem modernem technologischen Erscheinungsbild.

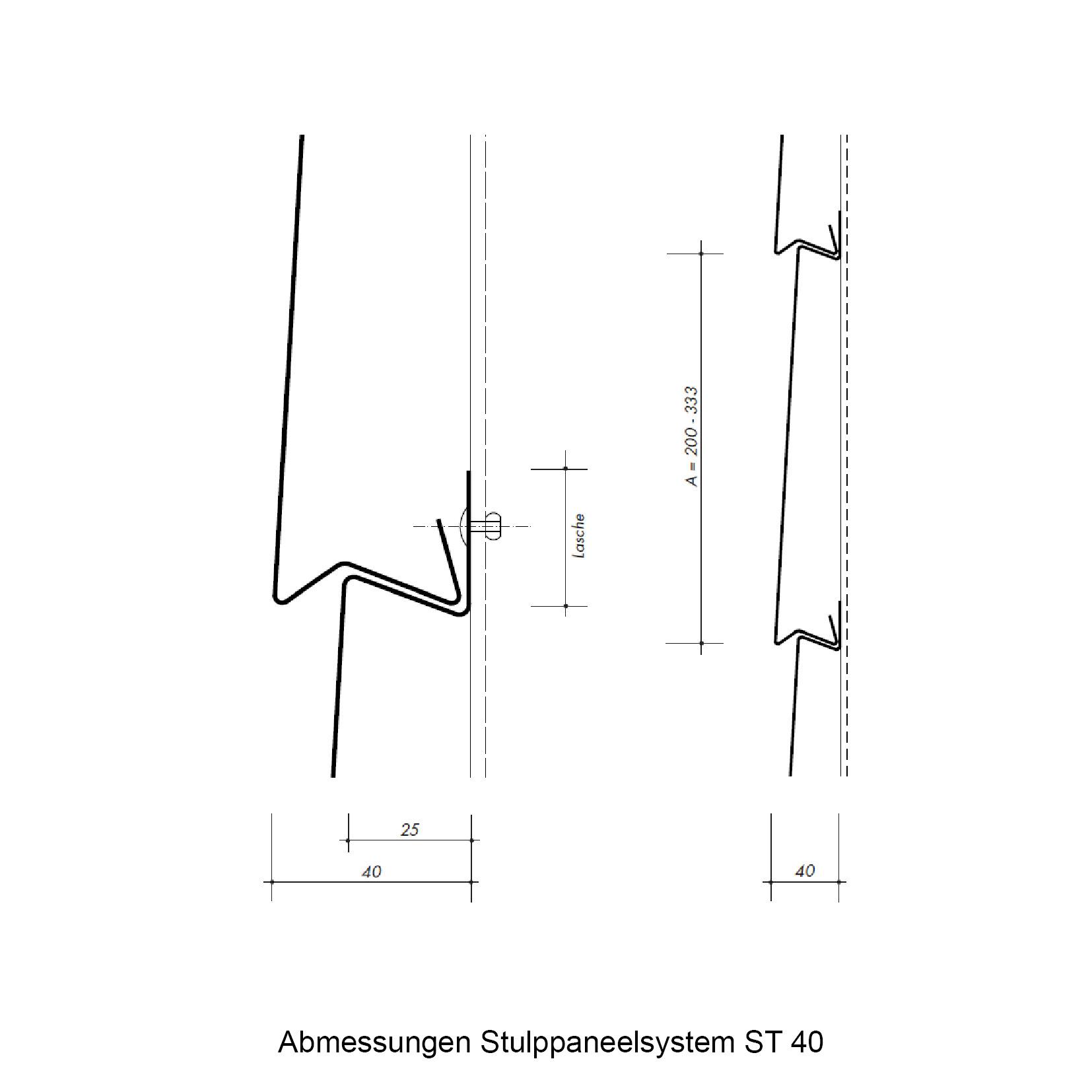

Stulppaneele können ausschließlich horizontal verlegt werden. Die Geometrie der Stulppaneele ist keilförmig, mit einer Bautiefe von 25 mm am oberen Ende und von 40 mm am unteren Ende. Das System besitzt keine Schattenfuge. So entsteht eine schuppenartige Optik, die jedem Gebäude einen individuellen Charakter verleiht.
Stulppaneele aus RHEINZINK werden nicht sichtbar durch die obere Lasche auf der Unterkonstruktion befestigt. Die Montage erfolgt von unten nach oben.
Abmessungen & Metalldicke
- Baubreite 200 mm – 333 mm
- Metalldicken 1,0 mm / 1,2 mm (1,20 mm bei Baubreiten ≥ 250 mm als Empfehlung)
- Standardlängen 3000 mm und 4000 mm
- max. Länge 4000 mm

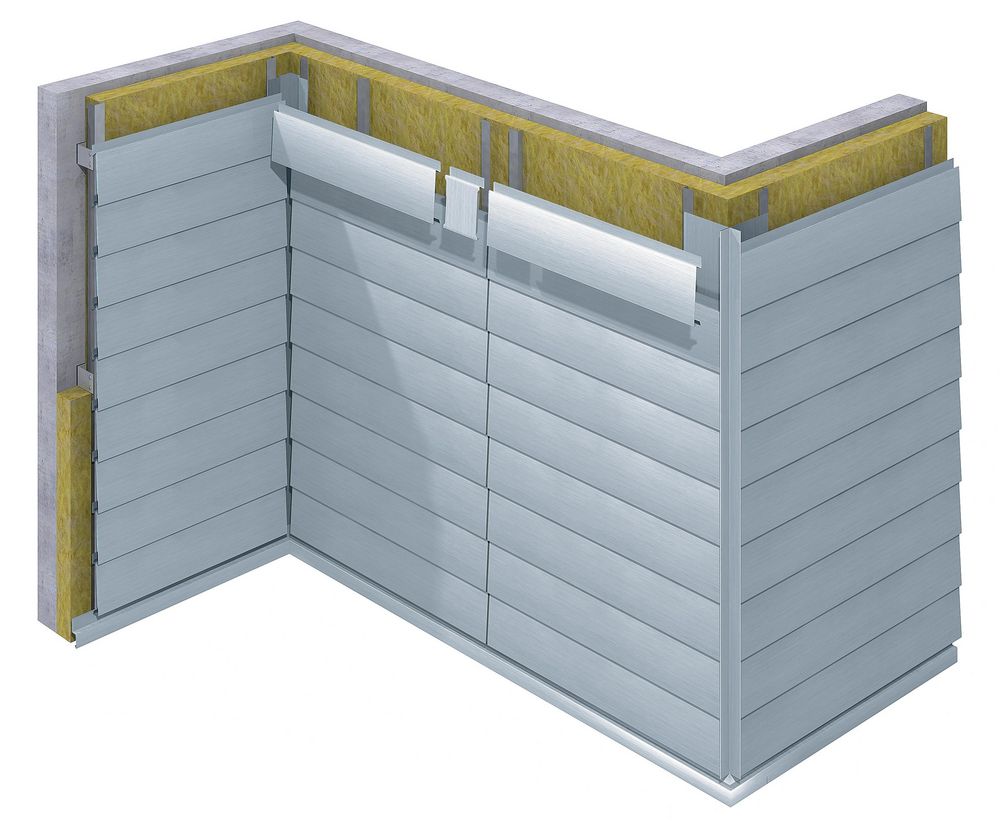

Wir empfehlen generell, die Paneele an den Enden mit Endböden auszusteifen. Besonders bei größeren Baubreiten ab 250 mm sind diese zur Gewährleistung einer einwandfreien Oberfläche erforderlich. Die Endböden verhindern auch den seitlichen Einblick in das Paneel z.B. im Bereich eines Außeneckprofils.
Bei direkter Befestigung werden die Längenänderungen der Paneele durch eine Begrenzung der Fassadenfeldgröße auf max. 4000 mm und über die Auslenkung der Unterkonstruktion ausgeglichen. Dies gilt für die Anwendung einer mehrteiligen, metallenen Unterkonstruktion.
Die entstehenden Vertikalfugen können unterschiedlich ausgeführt werden, z. B. durch hinterlegte Stoßbleche oder Lisenenprofile.
Befestigung
Stulppaneele aus RHEINZINK werden nicht sichtbar durch die obere Lasche mit Nieten oder selbstbohrenden Schrauben auf der metallenen Unterkonstruktion befestigt. Der erforderliche Abstand der Unterkonstruktion ist u. a. abhängig von der Windlast, der Art des Tragwerks, dem statischen System und der Tragfähigkeit der Bekleidung und ist entsprechend statisch nachzuweisen.
Informationen zur Tragfähigkeit der Paneele und eine entsprechende Windlasttabelle finden Sie in unserer Broschüre "Stulppaneel - Planung und Anwendung".
Kontakt und Service
RHEINZINK-Stulppaneele sind eine moderne Systemlösung, die alle Belange der Fassadengestaltung von der Planung bis zum Abschluss der Arbeiten berücksichtigt. In unseren weiteren Informationen, etwa zu unserem Lieferprogramm, Checklisten, Broschüren und technischen Datenblättern finden Sie alles Wichtige, das Sie für einen erfolgreichen Projektabschluss benötigen.
Sollten Fragen offenbleiben oder benötigen Sie anderweitig Hilfe, so steht Ihnen das Team von RHEINZINK jederzeit mit Rat und Tat zur Seite. Sie erreichen uns jederzeit per E-Mail, per Telefon oder bei Bedarf bei einem qualifizierten Handelspartner vor Ort. Wir freuen uns auf Ihre Kontaktaufnahme.
